樁基施工質量管理系統
一.系統概述
樁質施工質量管理系統采用的北斗高精度定位定向系統，結合慣導傾斜傳感器、電流互感器等技術，全程無需人員輔助參與，即可實現樁深、垂直度、持力層電流、沉樁和拔樁速度、灌入量等關鍵指標的采集，系統具備的樁點引導功能也可以大大降低現場測量人員和輔助引導人員的工作強度，提高施工的效率。

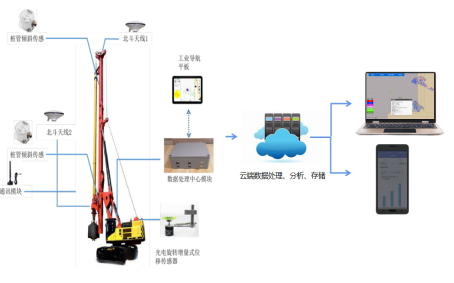

二.系統架構
三.系統功能
1、施工引導：樁點導航，樁深，電流值、垂直度，超限預警等引導操作手施工，確保施工質量
2、施工預警：深度達標提示，超限預警、超灌預警。
3、管控精度：定位精度：3cm、樁深精度：5cm。
4、管控指標：樁點位置、成樁深度，材料用量、持力層電流，拔樁速度，垂直度。
